Conçus pour conjuguer souplesse de routage et stabilité électrique, les câbles ondulés offrent une excellente compatibilité avec les environnements à fortes contraintes mécaniques. Leur géométrie particulière assure une bonne tenue en puissance, des pertes d’insertion maîtrisées et une intégration facilitée dans les systèmes RF complexes.
Ce calculateur de pertes vous permet de sélectionner la référence de câble la mieux adaptée en fonction de vos besoins, en prenant en compte les pertes de signal tolérables et les exigences de performance. Cela vous permettra de maximiser la qualité et la fiabilité de vos transmissions de signaux tout en minimisant les pertes de signal indésirables.
Filtrer par :
| Référence | Températures d'utilisation | Rayon de courbure minimum | Poids | Frequence d'utilisation | Impédance | Gaine et Couleur | Résistance au feu |
|---|---|---|---|---|---|---|---|
| HY14SFR | -40 °C ~ +85 °C | 13 mm (stat) / 25 mm (dyn) | 78 kg/km | DC ~ 20 GHz | 50 Ohms | Black LSZH PE Ø 7,7 mm | IEC 60332-1-1:2004; IEC 60332-3-24:2000 IEC 60754-1/-2:1994; IEC 61034-2:2005; CPR-EN 50575 B2ca rated |
| HY12R | -40 °C ~ +85 °C | 50 mm (stat) / 125 mm (dyn) | 220 kg/km | DC ~ 8,8 GHz | 50 Ohms | Black PE Ø 15,7 mm | |
| HY12S | -40 °C ~ +85 °C | 40 mm (stat) / 80 mm (dyn) | 210 kg/km | DC ~ 10 GHz | 50 Ohms | Black PE Ø 13,4 mm | |
| HY12RFR | -40 °C ~ +85 °C | 50 mm (stat) / 125 mm (dyn) | 220 kg/km | DC ~ 8,8 GHz | 50 Ohms | Black LSZH PE Ø 15,7 mm | IEC 60332-1-1:2004; IEC 60332-3-24:2000 IEC 60754-1/-2:1994; IEC 61034-2:2005; CPR-EN 50575 B2ca rated |
| HY12SFR | -40 °C ~ +85 °C | 40 mm (stat) / 80 mm (dyn) | 210 kg/km | DC ~ 10 GHz | 50 Ohms | Black LSZH PE Ø 13,4 mm | IEC 60332-1-1:2004; IEC 60332-3-24:2000 IEC 60754-1/-2:1994; IEC 61034-2:2005; CPR-EN 50575 B2ca rated |

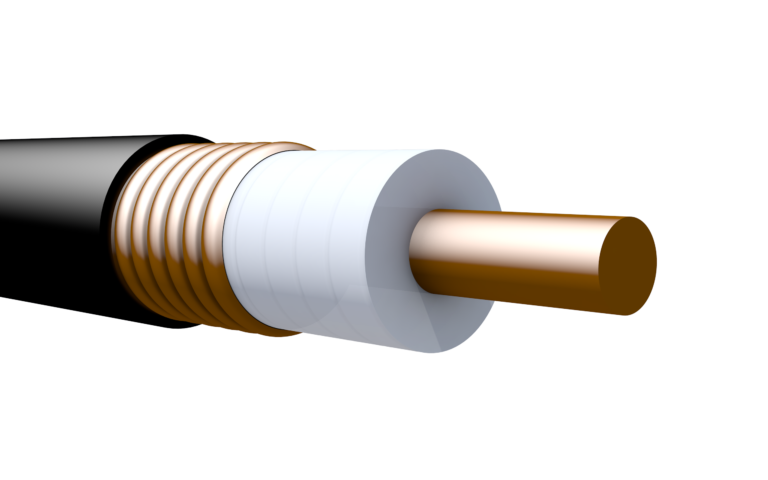

| HY78R | -40 °C ~ +85 °C | 120 mm (stat) / 250 mm (dyn) | 410 kg/km | DC ~ 5 GHz | 50 Ohms | Black PE Ø 27,6 mm | |
| HY78RFR | -40 °C ~ +85 °C | 120 mm (stat) / 250 mm (dyn) | 445 kg/km | DC ~ 5 GHz | 50 Ohms | Black LSZH PE Ø 27,6 mm | IEC 60332-1-1:2004; IEC 60332-3-24:2000 IEC 60754-1/-2:1994; IEC 61034-2:2005; |
| HY114R | -40 °C ~ +85 °C | 200 mm (stat) / 380 mm (dyn) | 800 kg/km | DC ~ 4 GHz | 50 Ohms | Black PE Ø 38,60 mm | |
| HY114RFR | -40 °C ~ +85 °C | 200 mm (stat) / 380 mm (dyn) | 860 kg/km | DC ~ 4 GHz | 50 Ohms | Black LSZH PE Ø 38,6 mm | IEC 60332-1-1:2004; IEC 60332-3-24:2000 IEC 60754-1/-2:1994; IEC 61034-2:2005; |
| HY158R | -55 °C ~ +85 °C | 300 mm (stat) / 510 mm (dyn) | 1055 kg/km | DC ~ 2,7 GHz | 50 Ohms | Black PE Ø 50 mm |
