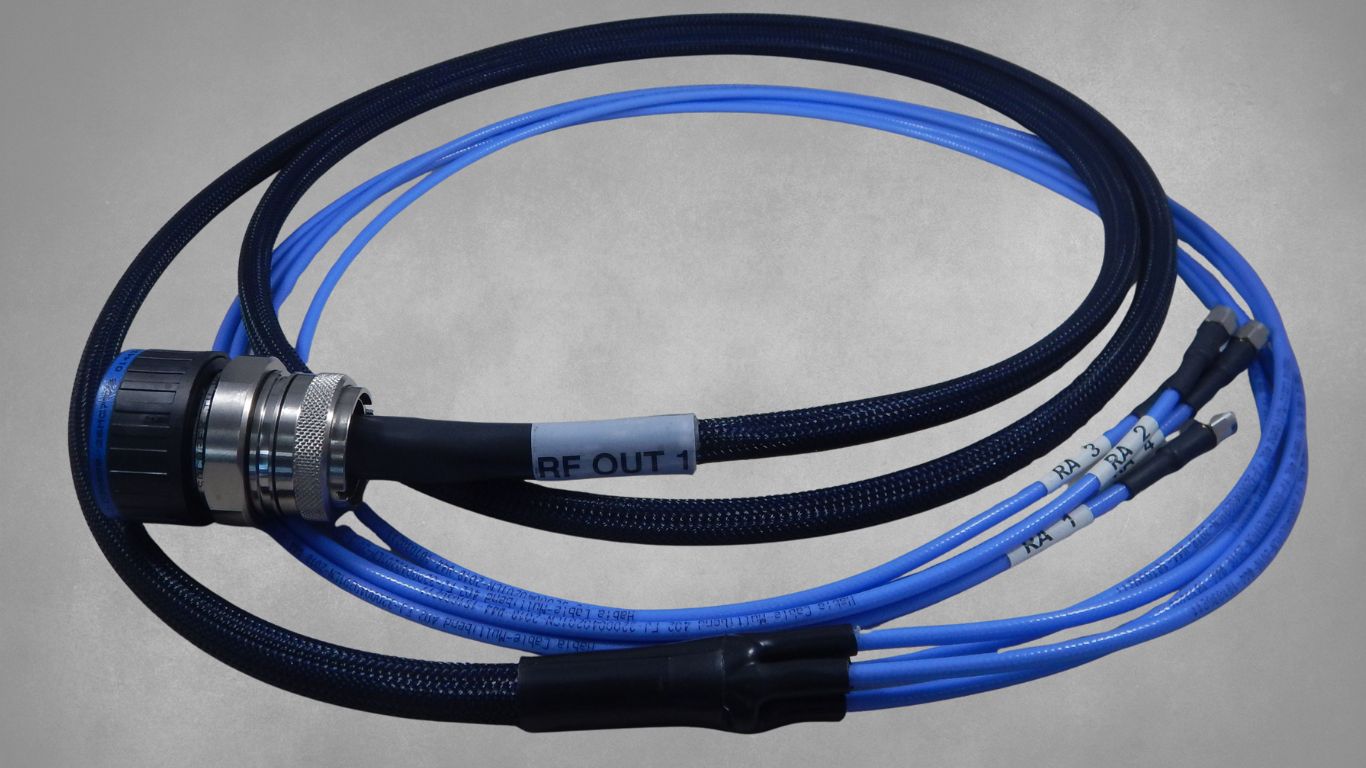

Optimisés pour les configurations complexes et les interconnexions multiples, ces câbles sont assemblés sur-mesure (D38999 ou équivalent) pour répondre aux exigences d’encombrement réduit, de performances RF élevées et de robustesse mécanique dans les systèmes embarqués ou les bancs de test à haute densité.
Ce calculateur de pertes vous permet de sélectionner la référence de câble la mieux adaptée en fonction de vos besoins, en prenant en compte les pertes de signal tolérables et les exigences de performance. Cela vous permettra de maximiser la qualité et la fiabilité de vos transmissions de signaux tout en minimisant les pertes de signal indésirables.
Filtrer par :
| Référence | Températures d'utilisation | Poids | Frequence d'utilisation | Impédance | Capacité | Retard linéique |
|---|---|---|---|---|---|---|
| HYLM100 | -40 °C ~ +80 °C | 14 kg/km | DC ~ 6 GHz | 50 Ohms | 101.1 pF/m | 5.05 ns/m |
| HYLM100FR | -40 °C ~ +80 °C | 14 kg/km | DC ~ 6 GHz | 50 Ohms | 101.1 pF/m | 5.05 ns/m |
| HYLM195 | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 83.3 pF/m | 4.17 ns/m |
| HYLM195FR | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 83.3 pF/m | 4.17 ns/m |
| HYLM195UF | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 83.3 pF/m | 4.17 ns/m |
| HYLM200 | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 80.3 pF/m | 4.02 ns/m |
| HYLM200FR | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 80.3 pF/m | 4.02 ns/m |
| HYLM200FRT | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 80.3 pF/m | 4.02 ns/m |
| HYLM200UF | -40 °C ~ +80 °C | 30 kg/km | DC ~ 6 GHz | 50 Ohms | 80.3 pF/m | 4.02 ns/m |
| HYLM240 | -40 °C ~ +80 °C | 50 kg/km | DC ~ 6 GHz | 50 Ohms | 79.4 pF/m | 3.97 ns/m |
| HYLM240FR | -40 °C ~ +80 °C | 50 kg/km | DC ~ 6 GHz | 50 Ohms | 79.4 pF/m | 3.97 ns/m |
| HYLM240UF | -40 °C ~ +80 °C | 50 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.97 ns/m |
| HYLM240UFFR | -40 °C ~ +80 °C | 50 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.97 ns/m |
| HYLM300 | -40 °C ~ +80 °C | 80 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM300FR | -40 °C ~ +80 °C | 80 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM300UF | -40 °C ~ +80 °C | 80 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM400 | -40 °C ~ +80 °C | 100 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM400FR | -40 °C ~ +80 °C | 100 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM400FRT | -40 °C ~ +80 °C | 100 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM400UF | -40 °C ~ +80 °C | 131 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM500 | -40 °C ~ +80 °C | 140 kg/km | DC ~ 6 GHz | 50 Ohms | 77.5 pF/m | 3.88 ns/m |
| HYLM500FR | -40 °C ~ +80 °C | 140 kg/km | DC ~ 6 GHz | 50 Ohms | 77.5 pF/m | 3.88 ns/m |
| HYLM500FRT | -40 °C ~ +80 °C | 140 kg/km | DC ~ 6 GHz | 50 Ohms | 77.5 pF/m | 3.88 ns/m |
| HYLM500UF | -40 °C ~ +80 °C | 150 kg/km | DC ~ 6 GHz | 50 Ohms | 78.4 pF/m | 3.92 ns/m |
| HYLM600 | -40 °C ~ +80 °C | 200 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
| HYLM600FR | -40 °C ~ +80 °C | 200 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
| HYLM600FRT | -40 °C ~ +80 °C | 200 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
| HYLM600UF | -40 °C ~ +80 °C | 250 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
| HYLM900 | -40 °C ~ +80 °C | 400 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
| HYLM900FRT | -40 °C ~ +80 °C | 400 kg/km | DC ~ 6 GHz | 50 Ohms | 76.6 pF/m | 3.83 ns/m |
