Atténuateurs RF Fixes

Atténuateurs RF Fixes

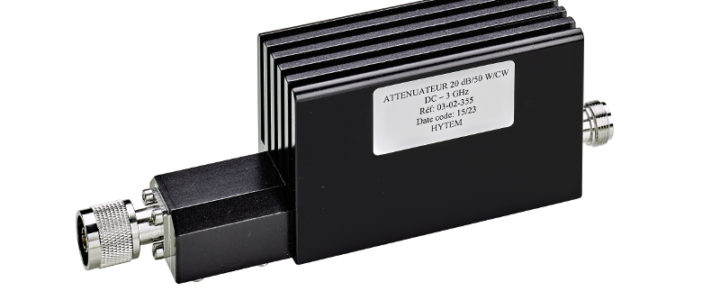

Les atténuateurs fixes servent à baisser la puissance du signal radio, notamment pour protéger un équipement (récepteur, équipement de mesure).

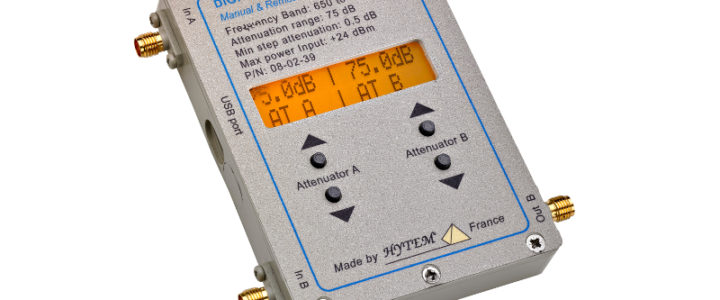

Par exemple, une des utilisations possible est la protection des tiroirs d’atténuation/simulateurs de handover dont la puissance d’entrée est limitée à +24 dBm (environ 250 mW)

Les émetteurs utilisés (e-NodeB, RRH, BTS, etc…) génèrent des puissances beaucoup plus élevées (50 à 100W, soit 47 à 50 dBm)

Il est donc primordial d’utiliser un atténuateur à minima de 30 dB (50 dBm – 24 dBm = 26 dB)

Les atténuateurs sont disponibles dans de multiples configurations (puissance, bande de fréquence, connectique….)

Il existe aussi des versions Low PIM, pour les applications imposant de faible niveaux d’intermodulation.

Par ailleurs, en tant que représentant de la société BIRD Technologies, HYTEM propose des atténuateurs refroidis par huile jusqu’à 4kW

Site de BIRD Technologies

RéférenceBande de fréquenceAtténuationPuissance maxConnecteur 1Connecteur 2Boitier
03.02.528DC-1000 MHz6dB +/- 0,3 dB100W CWN maleN femaleStandard
03.02.455DC-26000 MHz10dB +/- 1 dB2W CWSMA maleSMA femaleStandard
03.02.474DC-3000 MHz10dB +/- 1 dB100W CW7/16 maleN femaleEtroit / Narrow
03.02.326DC-3000 MHz20dB +/- 1 dB100W CW7/16 maleN femaleStandard
03.02.514DC-3000 MHz20dB +/- 1 dB100W CW7/16 maleN femaleEtroit / Narrow
03.02.532DC-3000 MHz20dB +/- 1 dB100W CW7/16 femaleN femaleStandard
03.02.569DC-3000 MHz20dB +/- 1 dB100W CW4.3/10 maleN femaleStandard
03.02.570DC-3000 MHz20dB +/- 1 dB100W CW4.3/10 maleN femaleEtroit / Narrow
03.02.226EDC-3000 MHz30dB +/- 2 dB100W CWN maleN femaleStandard
03.02.232EDC-3000 MHz30dB +/- 2 dB100W CWN femaleN femaleStandard
03.02.614DC-3000 MHz30dB +/- 2 dB100W CW7/16 maleN femaleIP54
03.02.615DC-3000 MHz30dB +/- 2 dB100W CW4,3-10 maleN femaleIP54
03.02.385DC-3000 MHz30dB +/- 3 dB100W CW7/16 maleN femaleStandard
03.02.533DC-3000 MHz40dB +/- 3 dB100W CW7/16 maleN femaleEtroit / Narrow
03.02.121EDC-3000 MHz40dB +/- 3 dB100W CW7/16 maleN femaleStandard
03.02.227EDC-3000 MHz40dB +/- 3 dB100W CWN maleN femaleStandard
03.02.616DC-3000 MHz40dB +/- 3 dB100W CW4.3/10 maleN femaleEtroit / Narrow
03.02.437DC-3000 MHz50dB +/- 3 dB100W CW7/16 maleN femaleStandard
03.02.461DC-3000 MHz50dB +/- 3 dB100W CWN maleN femaleStandard
03.02.223EDC-3000 MHz6dB +/- 0,3 dB100W CWN maleN femaleStandard
03.02.604DC-3000 MHz1dB +/- 0,4 dB10W CWN mâleN femaleRound
03.02.605DC-3000 MHz2dB +/- 0,4 dB10W CWN mâleN femaleRound
03.02.606DC-3000 MHz3dB +/- 0,4 dB10W CWN mâleN femaleRound
03.02.516DC-3000 MHz12dB +/- 0,6 dB2W CWSMA maleSMA femaleStandard
03.02.489DC-3000 MHz23dB +/- 0,8 dB2W CWSMA maleSMA femaleStandard
03.02.435DC-3000 MHz20dB +/- 2 dB30W CWBNC femaleBNC femaleStandard
03.02.304DC-3000 MHz10dB +/- 1 dB50W CWN maleN femaleStandard
03.02.316DC-3000 MHz10dB +/- 1 dB50W CW7/16 male7/16 femaleStandard
03.02.305DC-3000 MHz20dB +/- 1 dB50W CWN maleN femaleStandard
03.02.317DC-3000 MHz20dB +/- 1 dB50W CW7/16 male7/16 femaleStandard
03.02.306DC-3000 MHz30dB +/- 2 dB50W CWN maleN femaleStandard
03.02.318DC-3000 MHz30dB +/- 2 dB50W CW7/16 male7/16 femaleStandard
03.02.302DC-3000 MHz3dB +/- 0,3 dB50W CWN maleN femaleStandard
03.02.314DC-3000 MHz3dB +/- 0,3 dB50W CW7/16 male7/16 femaleStandard
03.02.307DC-3000 MHz40dB +/- 2 dB50W CWN maleN femaleStandard
03.02.313DC-3000 MHz40dB +/- 3 dB50W CWN maleN femaleStandard
03.02.468DC-3000 MHz40dB +/- 3 dB50W CW4.1/9.5 maleN femaleA queue / Tail
03.02.436DC-3000 MHz50dB +/- 3 dB50W CW7/16 maleN femaleStandard
03.02.460DC-3000 MHz50dB +/- 3 dB50W CWN maleN femaleStandard
03.02.303DC-3000 MHz6dB +/- 0,3 dB50W CWN maleN femaleStandard
03.02.315DC-3000 MHz6dB +/- 0,3 dB50W CW7/16 male7/16 femaleStandard
03.02.571DC-3000 MHz20dB +/- 1,5 dB75W CWN femaleN femaleEtroit / Narrow
03.02.572DC-3000 MHz30dB +/- 2 dB75W CWN femaleN femaleEtroit / Narrow
03.02.596DC-4000 MHz40dB +/- 2 dB100W CW7/16 male - INN female - OUTRound
03.02.590DC-4000 MHz60dB +/- 3 dB100W CW7/16 maleN femaleStandard
03.02.593DC-4000 MHz60dB +/- 3 dB100W CW7/16 male - INN female - OUTRound
03.02.560DC-4000 MHz40dB +/- 3 dB60W CW7/16 maleN femaleEtroit / Narrow
03.02.549DC-4000 MHz60dB +/- 3 dB60W CW7/16 maleN femaleEtroit / Narrow
03.02.551DC-4000 MHz60dB +/- 3 dB60W CWN maleN femaleEtroit / Narrow
03.02.592DC-4000 MHz60dB +/- 3 dB60W CW7/16 male - INN female - OUTRound
03.02.555DC-6000 MHz40dB +/- 3 dB100W CWN femaleN femaleStandard
03.02.609DC-6000 MHz20dB +/- 1 dB25W CWSMA mâleSMA femaleRound
03.02.610DC-6000 MHz20dB +/- 1 dB25W CWSMA femaleSMA femaleRound
03.02.111DC-6000 MHz10dB +/- 1 dB2W CWSMA maleSMA femaleStandard
03.02.112DC-6000 MHz15dB +/- 1 dB2W CWSMA maleSMA femaleStandard
03.02.107DC-6000 MHz1dB +/- 0,5 dB2W CWSMA maleSMA femaleStandard
03.02.378DC-6000 MHz20dB +/- 1 dB2W CWSMA maleSMA femaleStandard
03.02.108DC-6000 MHz2dB +/- 0,5 dB2W CWSMA maleSMA femaleStandard
03.02.109DC-6000 MHz3dB +/- 0,5 dB2W CWSMA maleSMA femaleStandard
03.02.110DC-6000 MHz6dB +/- 0,5 dB2W CWSMA maleSMA femaleStandard

Charges

Charges

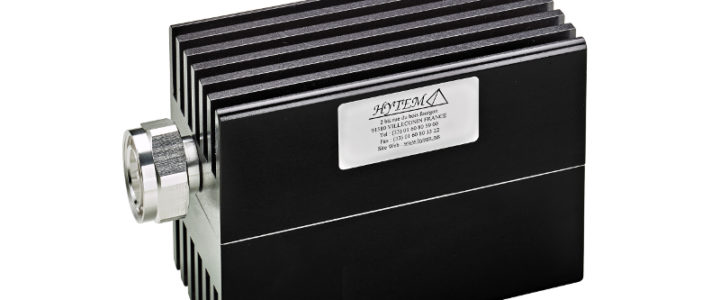

Les charges servent à dissiper un signal RF sous forme de chaleur

HYTEM fabrique une large gamme de charge, en terme de bande de fréquence, de puissance ou de connectique (tableau ci-dessous)

Par ailleurs, en tant que représentant de la société BIRD Technologies, HYTEM propose des charges refroidies à huile ou à eau jusqu’à 80kW

Site de BIRD Technologies

RéférenceBande de fréquenceConnecteurPuissance maxImpédanceTOS
02.02.65DC-3800 MHzN male15 W CW50 Ohms1,30:1 max
02.02.73DC-3000 MHz7/16 male100 W CW50 Ohms1,30:1 max
02.02.74DC-3000 MHz7/16 female100 W CW50 Ohms1,30:1 max
02.02.75DC-3000 MHz7/16 male50 W CW50 Ohms1,30:1 max
02.02.76DC-3000 MHz7/16 female50 W CW50 Ohms1,30:1 max
02.02.92DC-6000 MHzN male2 W CW50 Ohms1,30:1 max
02.02.112DC-3000 MHzC male2 W CW50 Ohms1,30:1 max

Composants Low PIM

Composants Low PIM

Produits6HYTEM propose différents composants pour les applications nécessitant de faible niveaux d’intermodulation.

Les réseaux cellulaires (UMTS, LTE…) imposent des valeurs IM3 très basses, pour permettre des débits importants.

HYTEM possède ses propres équipements de tests, incluant un appareil dédié de mesure d’intermodulation.

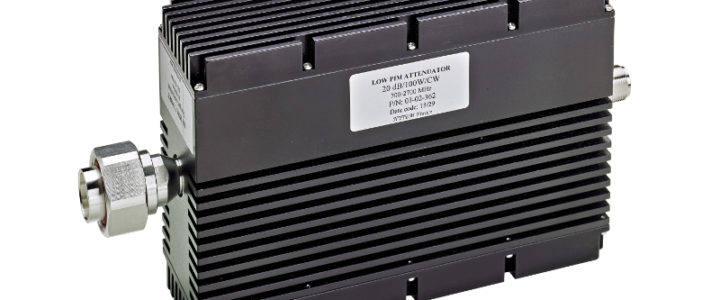

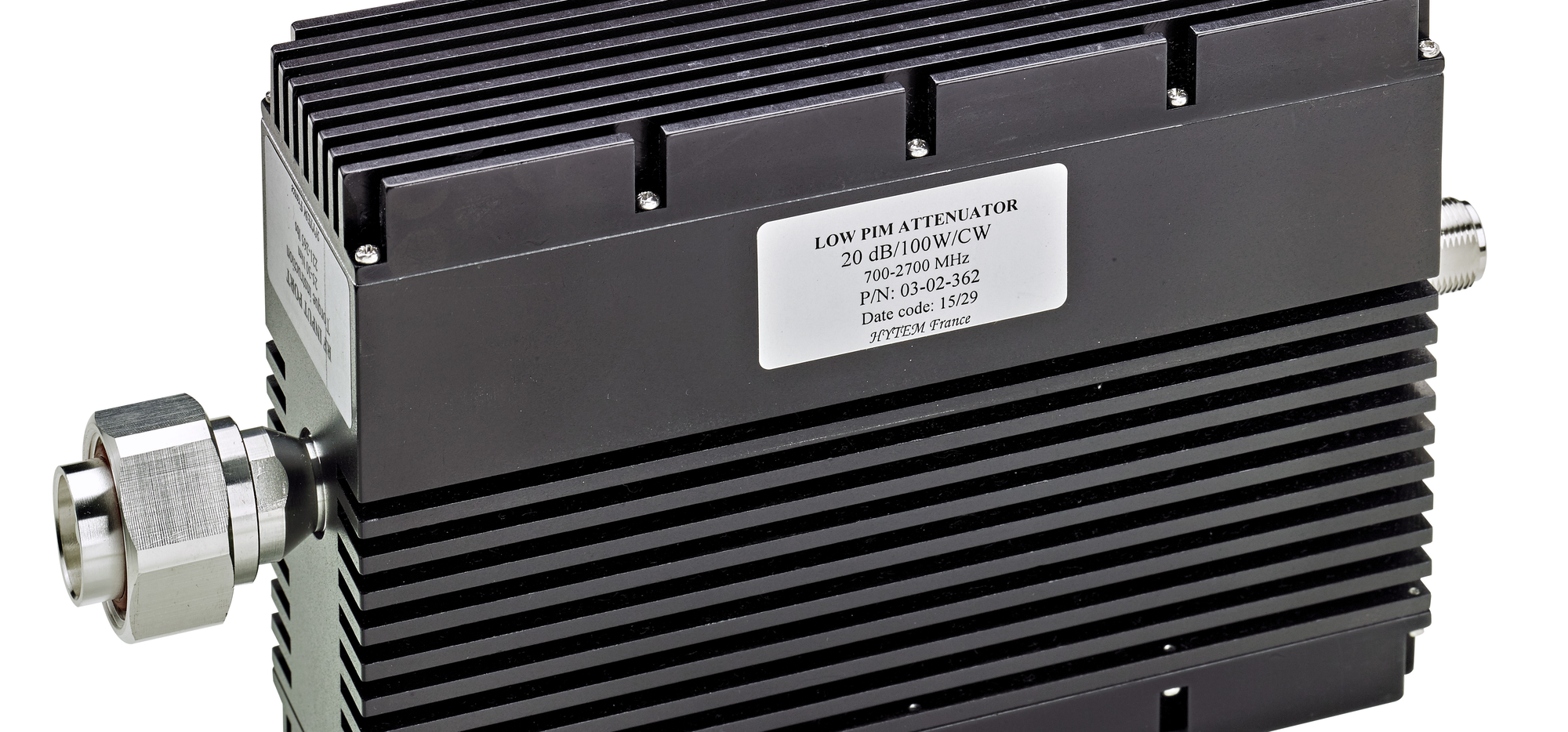

Atténuateurs Low PIM

Charges Low PIM

Coupleurs Low PIM

Coupleurs / Diviseurs symétriques

Coupleurs / Diviseurs symétriques

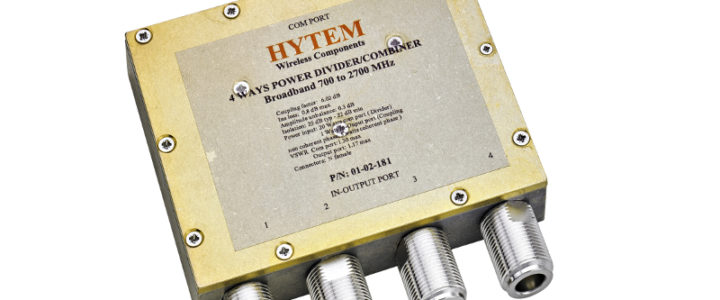

01-02-181_800



Les coupleurs / diviseurs symétriques permettent de répartir la puissance d’un signal de manière égale entre différentes voies

Chaque sortie présente la même puissance

Il existe 2 types de diviseurs :

  • Wilkinson : très faibles pertes, bonne isolation entre voies, mais bande de fréquence limitée
  • Résistif : Très large bande de fréquence (jusqu’au DC), mais pertes élevées, et isolation entre voies très faible

HYTEM propose un large choix de composants de 2 à 12 voies, dans diverses bandes de fréquences et connectiques



Coupleurs directionnels

Coupleurs directionnels

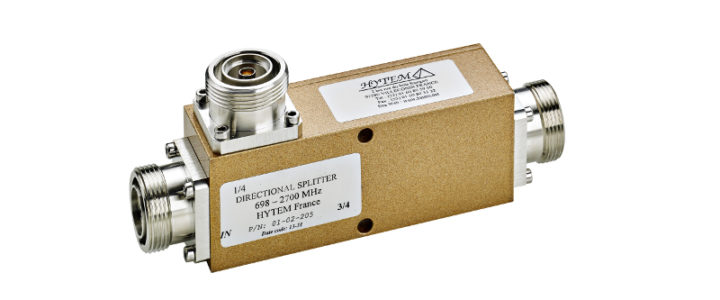

Les coupleurs directionnels permettent de répartir la puissance d’un signal de manière inégale entre 2 voies, de manière par exemple à prélever une partie de ce signal.

Les principaux ratio de couplage sont:

1/3 – 2/3 : 4.7 dB env

1/4 – 3/4 : 6 dB env.

1/5 – 4/5 : 7 dB env.

1/10 – 9/10 : 10 dB

D’autres couplages peuvent bien sur être définis.

HYTEM propose un large choix de composants dans diverses bandes de fréquences et connectiques
