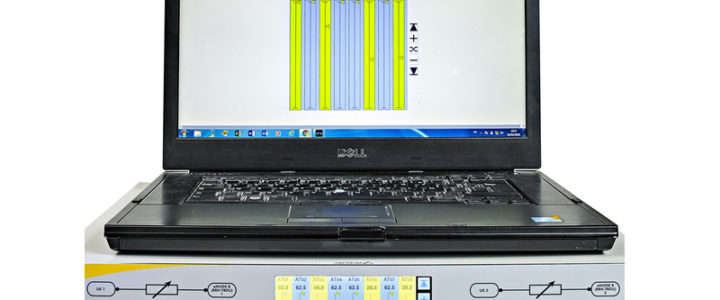

Systèmes d’atténuation

Systèmes d’atténuation

Les systèmes d’atténuations proposés par HYTEM permettent d’atténuer le signal de différentes voies radios, pour effectuer différents types de test (handover par exemple)

Différentes configurations existent :

Systèmes d'atténuation - Capacités
Bande de fréquence80MHz-40GHz
Dynamique d'atténuation31.5, 62 ou 93 dB (110dB en développement)
Séparation UL / DLEn fréquence ou en direction
Connecteurs RFN ou SMA
ContrôleManuel, USB, Ethernet
DimensionsTiroir 19", coffret ou dimensions spécifiques
Alimentation12Vdc -> 115-230Vac

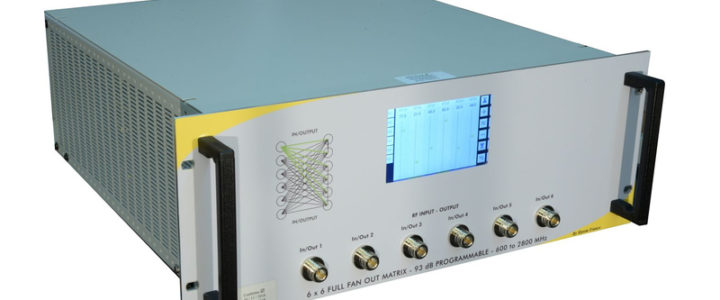

Matrices d’atténuation

Matrices d’atténuation

CaptureLes matrices d’atténuation permettent d’envoyer un ou plusieurs signaux vers une ou plusieurs sorties, tout en agissant sur le niveau individuel de chaque signal.
A la différence des simulations de handover, le fast fading exige des vitesses de variation d’atténuation très rapides.

Les tiroirs d’atténuation / simulation de handover sont pilotés via réseau Ethernet (ou USB), et les ordres sont émis par le PC.

Pour obtenir des vitesses plus importantes, les matrices de fast fading embarquent un PC à partir duquel les scénarios sont exécutés.
Ceci permet d’obtenir une vitesse de variation d’atténuation de 25 μsec (contre 25 à 50 msec pour les tiroirs de handover).

Il existe 2 types de configuration :Capture

RéférenceBande de fréquenceDynamique d'atténuationTolérance d'atténuationNombre d'atténuateursAffichageDimensions
05.02.404700-2700 MHz93dB+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)365" LCD / 800 x 48019" / 4U
05.02.444-AAA-CC3 to 6 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)165" LCD / 800 x 48019" / 2U
05.02.445-AAA-CC3 to 6 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)327" LCD / 1024 x 60019" / 4U
05.02.446-AAA-CC3 to 6 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)647" LCD / 1024 x 60019" / 10U
05.02.447-AAA-CC3 to 6 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)647" LCD / 1024 x 60019" / 6U
05.02.4503 to 6 GHz93dB+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)144LCD19" / 20U
05.02.451-AAA-C3 to 6 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)367" LCD / 1024 x 60019" / 4U
05.02.452-AAA-C700-2700 MHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)367" LCD / 1024 x 60019" / 4U
05.02.454-AAA-C700-2700 MHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)647" LCD / 1024 x 60019" / 6U
05.02.455-AAA-C700-2700 MHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)487" LCD / 1024 x 60019" / 7U
05.02.472-AAA-CC600MHz to 4 GHzAAA : 093 or 110 (in dB)+/- 1,5dB (to 70dB) +2dB/-2dB (to 93 dB)647" LCD / 1024 x 60019" / 10U

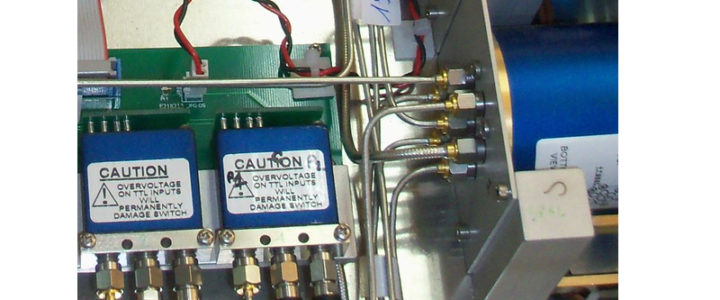

Matrices de commutation

Matrices de commutation

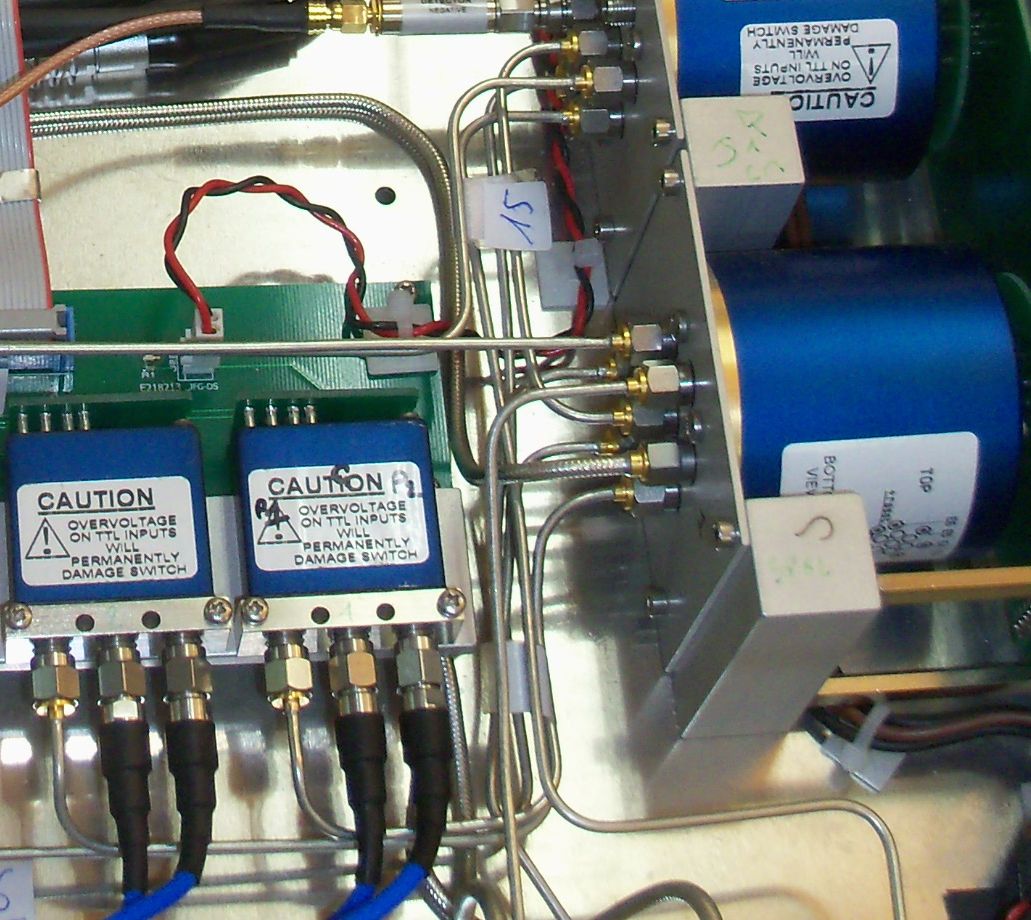

Matrice commutLes matrices de commutation servent à router un signal vers une ou plusieurs sorties en utilisant des commutateurs

HYTEM développe et fabrique les matrices spécifiquement pour vos besoins, jusqu’à 40 GHz

Le pilotage s’effectue manuellement ou à distance (USB / Ethernet)



Distribution signal GPS

Distribution signal GPS

De nombreuses applications nécessitent une base de temps synchrone.

Le signal GPS, par sa précision et son codage, permet d’obtenir une base de temps très fiable

Pour les laboratoires de test, HYTEM propose des systèmes de distribution GPS.

Cliquez sur les liens ci-dessous pour charger les manuels :

Modèle 2 x 8 sorties, référence : 05.02.158

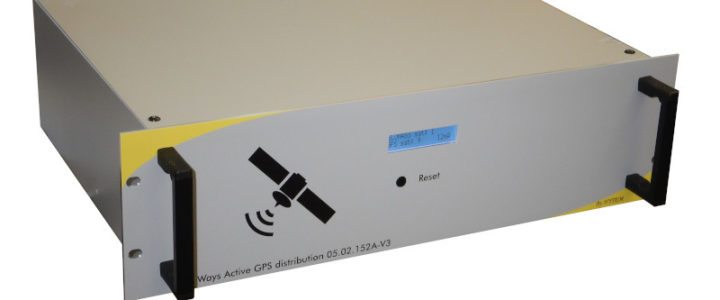

Modèle 1 x 16 sorties, référence : 05.02.152A

Modèle 2 x 16 sorties, référence : 05.02.132

Modèle 1 x 32 sorties, référence : 05.02.363

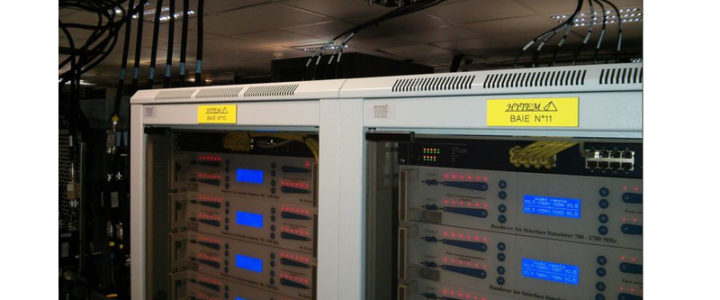

Intégrations spécifiques

Intégrations spécifiques

ColanDepuis plus de 20 ans, HYTEM propose des intégrations spécifiques dans le domaine RF et hyperfréquences

  • Systèmes complets en baies
  • Panneau de brassage
  • Intégration en véhicules
  • Systèmes durcis (résistance au ruissellement….)
  • Développement de projets complets
  • Prestation de sous traitance en panier garni ou semi garni.

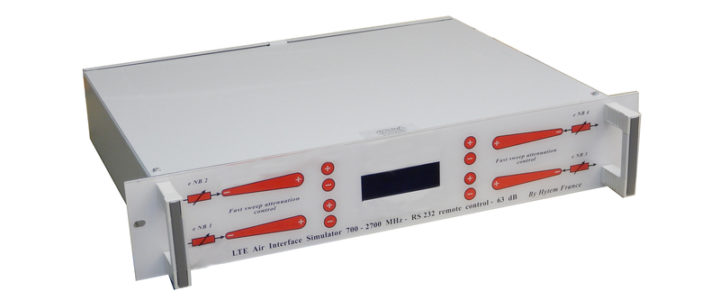

Produits anciens

Produits anciens

legacymanulegacyautoHytem produit depuis près de 20 ans des systèmes d’atténuation (tiroirs, matrices).

Les premières versions étaient à commande manuelle (atténuateurs rotatifs), puis ont évolué vers des systèmes pilotés.

Les systèmes manuels sont toujours disponibles sur demande (voir Atténuateurs variables)
